岸和田市のブロック積みで差し筋アンカーを施工しました! 4/29

岸和田市K様邸 ブロック積みで差し筋アンカーを設置


岸和田市のブロック塀の設置工事で、基礎とブロックを繋げる【差し筋アンカー】を設置しました。



K様邸のブロック塀は老朽化していて、ひび割れが数カ所で発生していました。地震で倒れると大きな事故を引き起こす可能性があるので、解体して高さを低くして積み直します。



この記事では、ブロックを積む際に重要な役割を果たす【差し筋アンカー】の設置の様子をご紹介します。



岸和田市のバリケードフェンスを撤去します

既存のブロック塀を解体・撤去した後、人が侵入しないようにバリケードフェンスを設置していました。



ブロックを積むので、バリケードフェンスを撤去することから始めました。

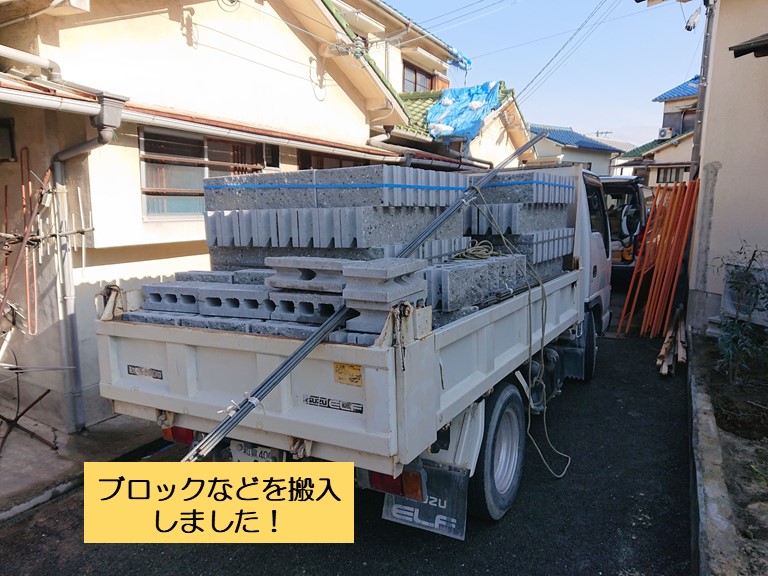

岸和田市のブロックなどを搬入しました

岸和田市K様邸で使用するブロックや補強の鉄筋などを現場に搬入しました。



量が多く1度では運びきれなかったので、数回に分けて搬入しました。

ブロックは安全な場所に下ろして保管します。

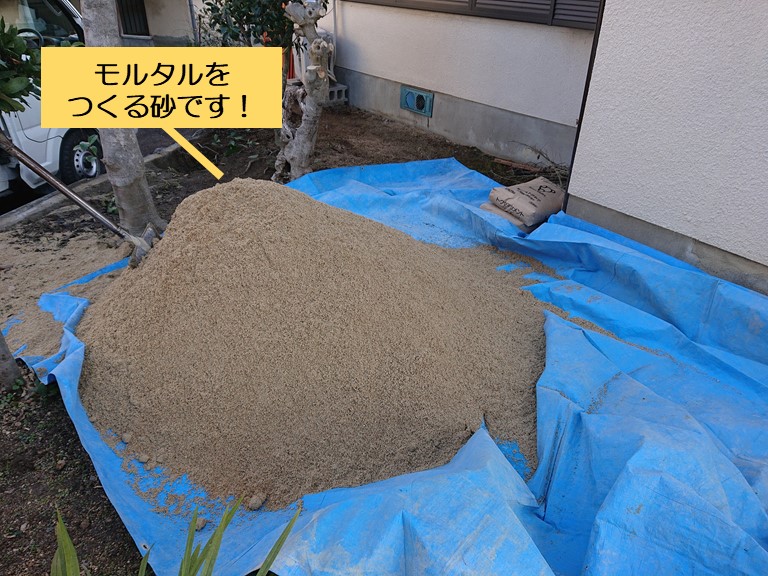

岸和田市のブロック積みで使用する砂です

ブロックを積む際にはモルタルをたくさん使用します。



現場でセメントと砂、水を規定量混ぜてモルタルをつくります。

砂も多量に使うのでブルーシートの上に運び込みました。

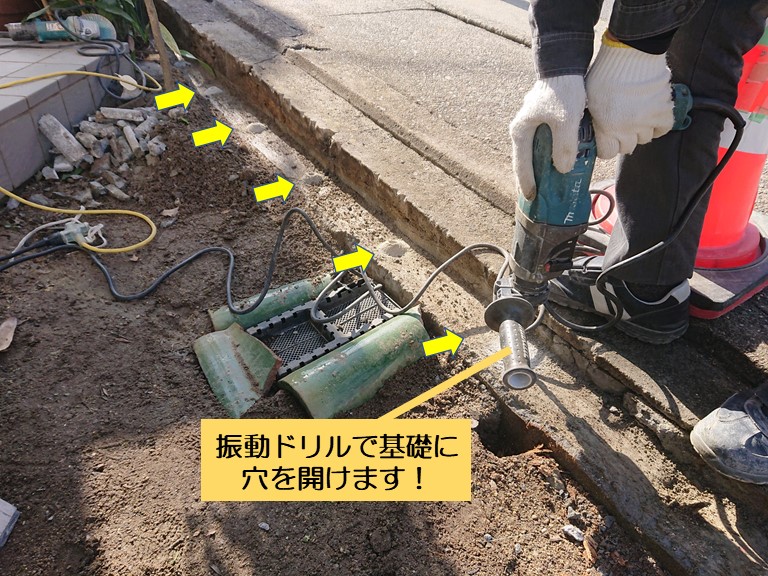

岸和田市のブロック塀の基礎に振動ドリルで穴を開けます

K様邸のブロック塀の設置では、既存の基礎を再利用します。



基礎とブロックがしっかりと繋がっていないと、地震が発生した時に倒れてしまうので「差し筋アンカー」というあと施工のアンカーを使用して基礎とブロックを一体化させます。



差し筋アンカーとは、既存のコンクリートに新しいコンクリートを接する形状で打設する時に、両方のコンクリートを一体化させるための差筋の代わりになるアンカーです。



差し筋アンカーを基礎に設置するために、振動ドリルで一定間隔で基礎に穴を開けました。

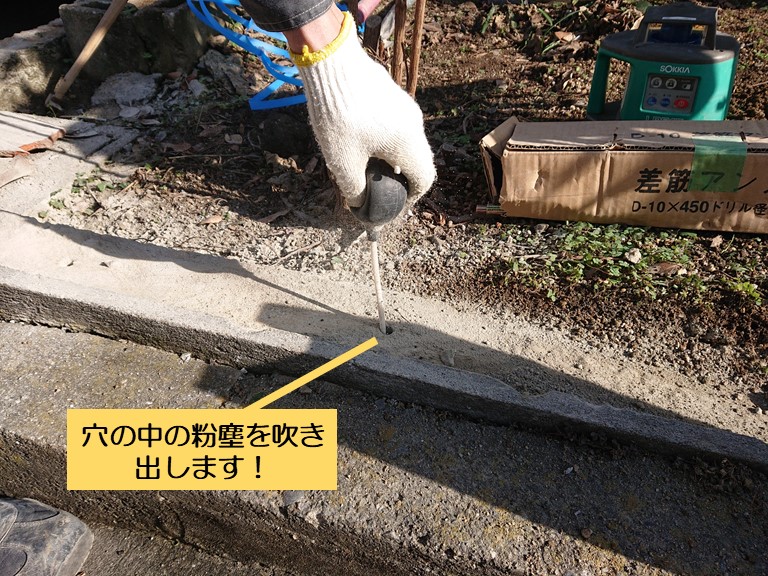

岸和田市のブロックの基礎に開けた穴を掃除

ブロック塀の基礎に振動ドリルで穴を開け、そこに差し筋アンカーを差し込むのですが、穴を開けた時の粉塵が溜まっているので、奥まで入りません。



ダストポンプという、手動で空気を出す道具を使用して穴の中に溜まった粉塵を吹き出します。

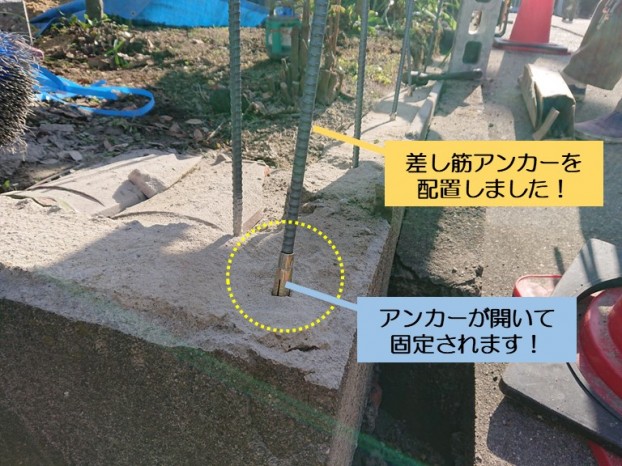

岸和田市のブロック塀の基礎に差し筋アンカーを配置

穴の中に溜まった粉塵を吹き出して、差し筋アンカーを差し込んで配置しました。



金槌で叩いて押し込むと、黄色い丸印部分のアンカーがコンクリートの基礎の中で開いて抜けなくなります。この差し筋アンカーにブロックを積む際の補強の縦筋を繋げるとこで、基礎とブロックが一体化します。

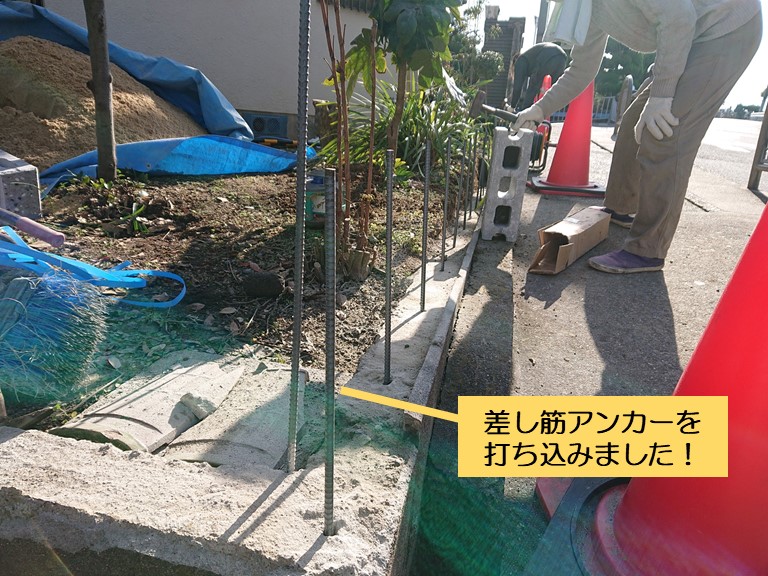

岸和田市のブロック塀の基礎に差し筋アンカーを打ち込みました

差し筋アンカーを金槌で打ち込みました。



先ほど見えていた金色の部分(アンカー)が基礎の中まで入り、開くことで差し筋アンカーがしっかりと固定されて、基礎とこの後積み上げるブロックとを一体化させてくれます。

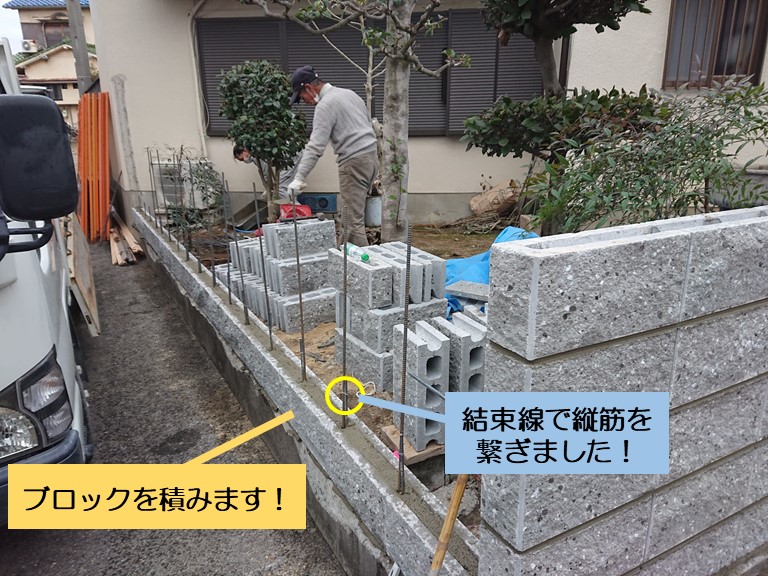

岸和田市でブロックを積みます

差し筋アンカーを打ち込んで固定した後、ブロックを積み上げていきます。



ブロックを繋げて補強するための縦筋を結束線で差し筋アンカーに繋げています。

縦筋をブロックの穴に通すことで、ブロックがバラバラになるのを防ぐことができ、その縦筋は差し筋アンカーに繋げているので、基礎とブロックが一体化します。



この記事では差し筋アンカーについてを主にご紹介しました。

次はブロック積み上げの様子を詳しくご紹介させていただきますね!
